PUBLIÉ LE : 01-25-12 FEUILLE n

: 095-9368-5 02-22-13

Français

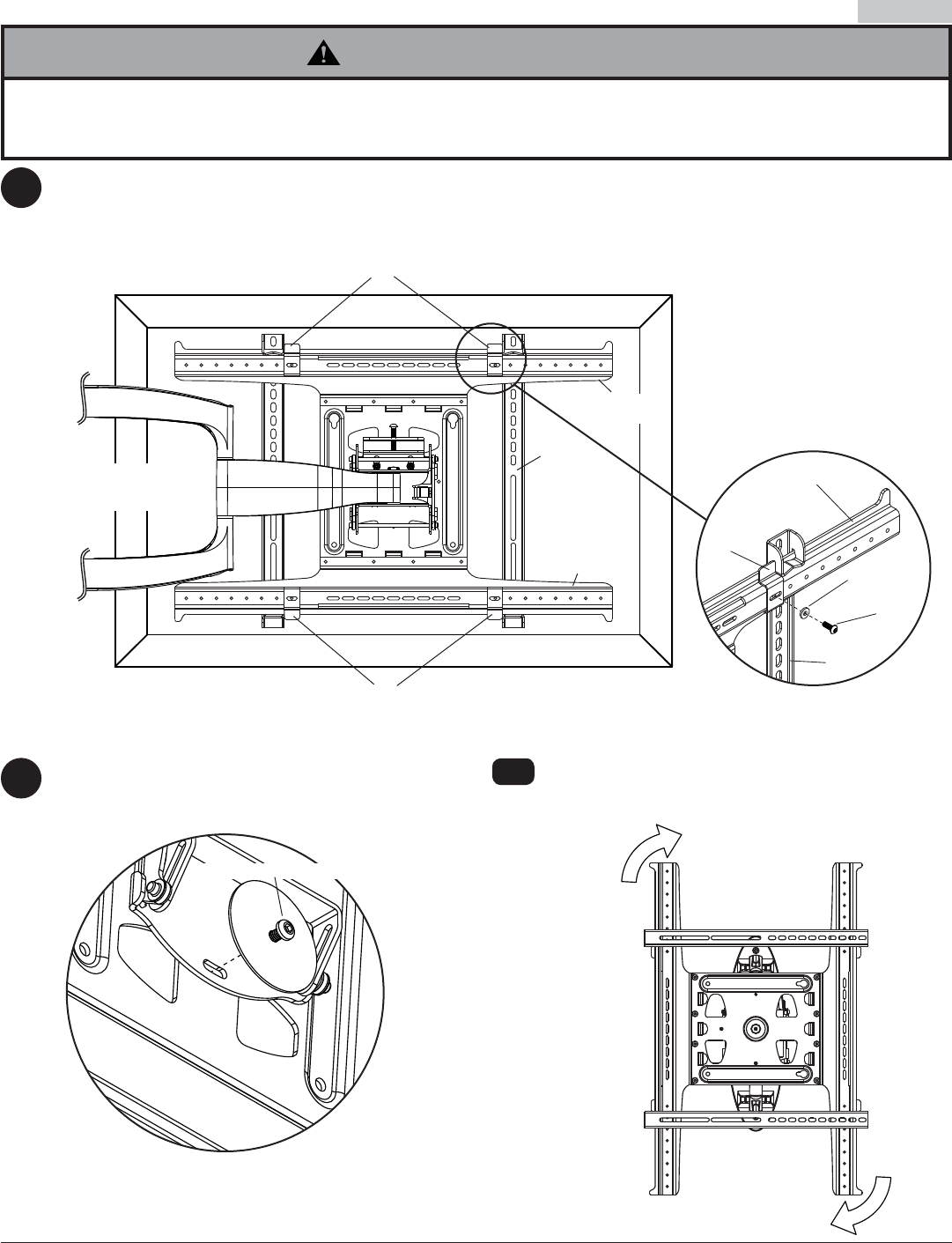

Retirez la vis bouton à tête creuse avec plaque

ronde, comme illustré dans le dessin de détail 3.

Fixez quatre brides de verrouillage vertical (E) aux montants supérieur et inférieur à l'aide de quatre vis

autotaraudeuses M5 x 13mm (H) et de quatre rondelles (I) plates comme illustré dans le dessin de détail 2. Les

brides de verrouillage vertical doivent tenir solidement en place entre les supports adaptateurs (B) comme illustré

aux ﬁ gure 6.1.

Faites pivoter l'écran dans la position souhaitée,

puis réinstallez la vis à tête creuse en la bloquant

avec plaque ronde.

7-1

• Les brides de verrouillage vertical (E) doivent être solidement ﬁ xées aux montants supérieur et inférieur contre

l'intérieur de les supports adaptateurs (B). Le fait de ne pas ﬁ xer les brides de verrouillage au bon endroit peut

causer des blessures.

AVERTISSEMENT

AVANT DE

L'ÉCRAN

Optionnel Réglage de l'Orientation

DÉTAIL 3

VIS BOUTON À TÊTE CREUSE

MONTANT

INFÉRIEUR

DÉTAIL 2

ﬁ g. 6.1

ARRIÈRE DE

L'ÉCRAN

MONTANT

SUPÉRIEUR

MONTANT
